Jetzt sind Sie: >Fertigungsprogramm -> Förderbandër -> Förderband GK

GK – Typenreihe der Förderbänder mit Fachwerk gefertigt in Bandbreiten 500, 650 800, 1000
und 1200 mm für äußerste Betriebsbeanspruchungen

Fachwerk aus warmgewaltzten U- und L-Profilen in Höhe von 1.350 mm ermäglicht eine Anwendung der Förderbänder diese Typenreihe in allen Industriebranchen, besonders in Steinbruchen, Aufbereitungs- und Recyclinganlagen, usw., wo einer Forderung an äußerste Leistungen und große Stützenweite (bis zu 20 m) besteht. Diese Förderbändtype sind sowohl Haldenbänder als auch technoligische Bänder benutzen. Maximaler Achsabstand bei diesen Förderbändern ist 80 Meter und maximale Antriebsleistung ist 2×37,0 kW. Das folgende Zubehör ist für diese Typenreihe möglich:

  • Ein- oder beidseitiger Laufsteg mit verzinkten Gitterosten 600 mm breit
  • Umgang am Antriebsteil
  • Aufgabeschurre, Aufgabetrichter, Auslaufschurre, Seiteführungsleiste – auf Kundenwunsch mit Verschleißauskladung aus Gummi 60 – 80 Sh oder Hardox HB400 , bzw. HB500 oder alternative aus Verschleißblech Creusabro 4800
  • Abdeckung oder Dachhaube
  • Fahrwerk mit Stützen
  • Fahrwerk mit schwekbaren Lufträdern und mit elektrischem Antrieb
  • Elektriche Sicherheitseinrichtung und Wachelemente

Förderbandeinsatz


Folgende Fotos presentieren der Typ GK. In Fotos unsere Installation der Förderbänder in eine Recyclinganlage in Amsterdam / Niederland. Klicken Sie die Foto zu vergrößern.

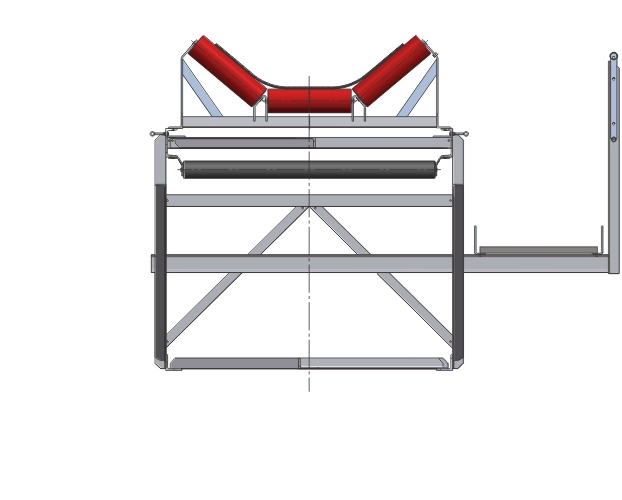

Konstruktion: Fachwerk aus Profilen UNP160 und L80/8
Achsabstand (AA): max. 80 m
Bandbreite (BB): 500, 650, 800, 1000 und 1200 mm
Antrieb: Kegelstrirnradaufsteckgetriebemotor
Fab.: SEW, Stiebel, Nord
Antriebstrommel: Ø400, 500 oder 630 mm
Antriebsleistung: max. 75 kW
Rollen max.: Ø 89, 108,133 nebo 159 mm
Fördergurt: EP 400/3 4+2; EP 500/3 5+2, EP 630/4 6+2
Aufgabeschurre: 2 m lange
Förderleistung: BB = 500 mm ~ 100 m3/h
BB = 650 mm ~ 180 m3/h
BB = 800 mm ~ 290 m3/h
BB = 1000 mm ~ 470 m3/h
BB = 1200 mm ~ 700 m3/h
Mögliche Zubehör: beidseitiger Laufsteg mit verzinkten Gitterosten 600 mm breit, Umgang am Antriebsteil, Aufgabeschurre und Auslaufschurre auf Kundenwunsch mit Verschleißauskladung aus Gummi 60–80 Sh oder Hardox HB400 , bzw. HB500 oder alternative aus Verschleißblech Creusabro 4800, Seiteführungsleiste, Abdeckung oder Dachhaube, Elektriche Sicherheitseinrichtung und Wachelemente (Not-Aus Schalter, Drehzahlwachter, Sieflaufwachter, u.s.w.)
