Jetzt sind Sie: >Fertigungsprogramm -> Förderbandër -> Förderband DPU

Förderband der technologischen Reihe DPU hergestellt aus warmgewalzten Profilen UNP in Bandbreiten 500 – 1600 mm (oft als Reversierbänder benutzen)

Niedrige Konstruktion aus warmgewalzten UNP-Profilen (DIN 1026) setzt diesen Bändern eine Anwendung in Sieb-, Aufbereitungs- oder Recyclinganlagen vor, wo eine minimale Gerüsthöhe angefordert ist. Diese Bänder sind geeignet für Anwendung in Betrieben mit Mittelbelastung. Gebräuchlich sind diese Gurtförderer bis Antriebsleistung von 15,0 kW konstruiert. Diese Bänder sind sehr oft als Reversier- und Fahrbänder (mit Fahrgestell mit elektrischem Antrieb) eingesetzt. Der folgende Zubehör ist für diese Typenreihe möglich:

  • Aufgabeschurre, Aufgabetrichter, Auslaufschurre, Seiteführungsleiste
  • Abdeckung oder Dachhaube
  • Elektrische Sicherheitseinrichtung und Wachelemente

Zu diesen Förderbändern ist nicht möglich folgende Zubehör montieren:

  •  Laufsteg mit Gitterosten
  •  Umgang am Antriebsteil

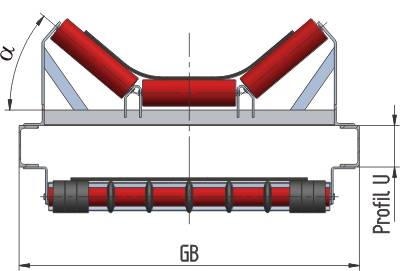

DPU120 BB 500 650 800 1000 1200 1400 1600 1800 2000
GB 800 950 1150 1350 1600 1800 2050 2250 2500
DPU160 BB 500 650 800 1000 1200 1400 1600 1800 2000
GB 800 950 1150 1350 1600 1800 2050 2250 2500
DPU200 BB 500 650 800 1000 1200 1400 1600 1800 2000
GB 800 950 1150 1350 1600 1800 2050 2250 2500
DPU300 BB 500 650 800 1000 1200 1400 1600 1800 2000
GB 800 950 1150 1350 1600 1800 2050 2250 2500

Förderbandeinsatz

Diese Typenreihe ist installiert und bedient z.B. in einem Phosphatbruch in Tunesien oder in Sieb- und Aufbereitungsanlage bei Frankfurt am Main (BRD), in Hausmüll-Recyclingstation in Bonn (BRD), in Kiesbruchanlagen in Ingolstadt (BRD), u.a… Klicken Sie die Foto zu vergrößern..




Rohrkonstruktion: aus Profilen U120, U160 a U200
Achsabstand (AA): max. 20 m
Bandbreite (BB): 1000, 1200, 1400 a 1600 mm
Antrieb: Kegelstrirnradaufsteckgetriebemotor, Fab. - SEW, Stiebel, Nord
Antriebstrommel: Ø 320 mm oder Ø 400 mm
Antriebsleistung: max. 22 kW
Rollen max.: Ø 89, 108 a 133 mm
Fördergurt: EP 400/3 4+2,
EP 500/3 5+2, EP 630/4 6+2
Fab.: Dunlop, Sava, Matador
Aufgabeschurre: 2000 mm Lang
Förderleistung: BB = 500 mm ~ 80 m3/h
BB = 650 mm ~ 160 m3/h
BB = 800 mm ~ 270 m3/h
BB = 1000 mm ~ 450 m3/h
BB = 1200 mm ~ 700 m3/h
BB = 1400 mm ~ 980 m3/h
BB = 1600 mm ~ 1250 m3/h
Zubehör: Aufgabeschurre, Aufgabetrichter, Auslaufschurre, Seiteführungsleiste, Abdeckung oder Dachhaube, Elektrische Sicherheitseinrichtung und Wachelemente (Not-Aus Schalter, Drehzahlwachter, Schieflaufwachter, usw.), Fahrgestell mit elektrischem Antrieb
