Právě se nacházíte: Výrobní program -> Pásové dopravníky -> Dopravníky STD

STD – nejvíce používaná typová řada

Výška trubkové příhradové konstrukce 550 mm umožňuje využití těchto pásových dopravníků ve všech průmyslových odvětvích (zejména v průmyslu stavebních hmot, štěrkovnách a pískovnách, drtírnách, úpravnách, recyklacích atp.) Dopravníky jsou využívány jako technologické či haldovací do délky 30 m a příkonu do 22 kW.

K dopravníkům řady STD lze montovat následující doplňky:

  • obsluž. pochozí lávku s roštem o šíři 600 mm
  • ochoz kolem pohonu na hlavě dopravníků
  • násypky a výsypky, boční vedení
  • krytování nebo zastřešení podvozek s podpěrami (pojízdný dopravník)
  • otočný a příčný pojezd s elektrickým pohonem (dopravník vytvářející ledvinkovou haldu)
  • el.  hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp)



BB 500 650 800
GA 698 848 1048
GB 740 890 1090
BB 500 650 800 1000
GA 805
955
1155
1355
GB 862
1012
1212
1412
Trubková konstrukce: trubky Ø 57 x 3,2 mm
Délka dopravníku (AA): max. 30 m
Šířka pásu (BB): 500, 650, 800 a 1000 mm
Pohon: kuželočelní násuvné převodovky předních výrobců - SEW, Stiebel, Nord
Hnací buben: Ø 400 mm
Příkon: max. 22 kW
Válečky max.: Ø 89 mm
Gumový pás většinou používané EP 400/3 4+2, EP 500/3 5+2, EP 630/4 6+2 výrobci: Dunlop, Sava, Matador
Násypka: 1500 mm dlouhá
Přepravní výkon: BB = 500 mm ~ 80 m3/h
BB = 650 mm ~ 160 m3/h
BB = 800 mm ~ 270 m3/h
BB = 1000 mm ~ 450 m3/h
Možné doplňky:

obslužnou pochozí lávku s pororoštem o šíři 600 mm, ochoz kolem pohonu na hlavě dopravníků násypky a výsypky, boční vedení krytování nebo zastřešení, podvozek s podpěrami (pojízdný dopravník), otočný a příčný pojezd s elektrickým pohonem (dopravník vytvářející ledvinkovou haldu),el.  hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp.)

Použití dopravníků v terénu

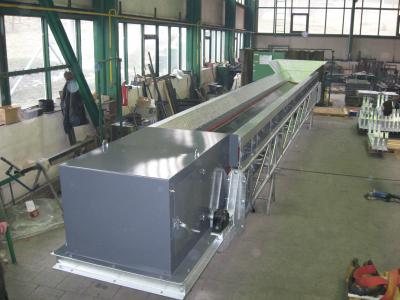

Tento model je nainstalován například v povrchovém fosfátovém lomu v Tunisku, dále v třídírně a úpravně dálničního betonu Frankfurt - Německo, v recyklační stanici městského odpadu Bonn - Německo, v drtírnách štěrku Ingolstadt - Něm. a v mnoha dalších... Klikem na fotografii otevřete plný náhled.
